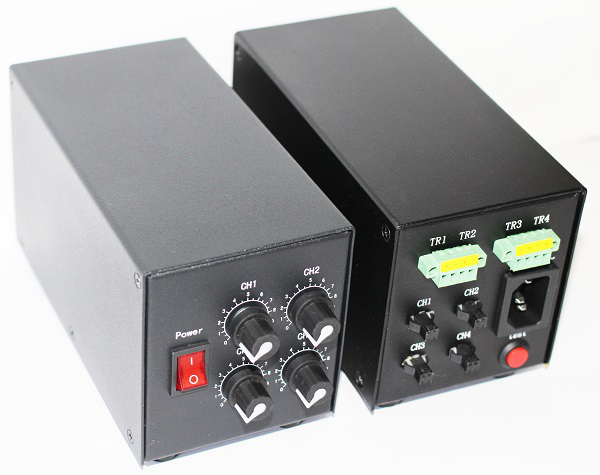

四路光源控制器(YJM-AP2U4CHT-24)
YJM | - | AP | 2U | 4CH | - | 24 | / | 500 |
亿佳明 |
| 模拟控制器 | 2U盒子系列 | 输出通道数 |
| 指定输出电压(V) |
| 指定输出电流(mA) |
型号说明:

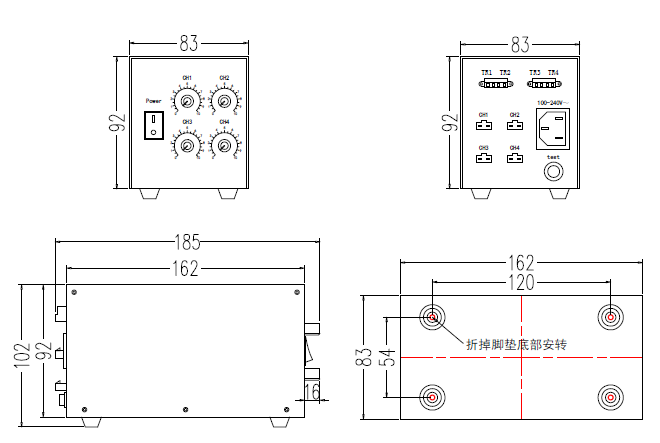

输出四路,AP为电位器模拟手动调节。宽电压触发3V-48V,可通过PLC或者其它触发电压触发来切换。不触发时输出为所调节的亮度等级;按下红色按钮切换到触发时则无输出即LED关闭,此时给外触发信号后打开,输出之前的亮度等级。注:外触发时有时间延时,延时时间≤12us。输入电压AC100V-240V,输出电压默认24V,最大输出电流默认730mA(具体可由客人自定,下单时注明所需电压和功率,总功率默认不超过70W,功率大的需要定制)。面板安装尺寸92*83mm±1mm,底壳安装尺寸:54*120mm±±1mm,外形尺寸162*83*102mm±2%,输出接口3pin SM端子。
|
注意外触发方式如下:
触发方式1形成回路即可出发需要外部供电
触发方式2高电平触发NPN型需要外部供电
触发方式3低电平触发PNP型需要外部供电
