光源控制器YJM-DP2U4CHT-24

DP1-8CH 系列

LED 数字式远程光源控制器

使用说明书

温馨提示

　　   1、 请仔细阅读该使用说明书。

　　2、 使用控制器前，请确认控制器的输出规格（电压、功率）与所用 LED 光源的电源规格是否相同。

　　3、 接线时务必切断输入电源。通电前仔细检查输入/输出/外触发/串口线是否连接正确，确保设备可靠工作。

　　4、 测量控制器外壳与输入/输出的绝缘电阻，以免触电。

　　5、 为保证使用的安全性和减少干扰，请确保输入电源的地线可靠接地。

　　6、 为确保控制器正常可靠地工作，在使用控制器时请不要超载。

　　7、 对控制器输入频繁开/关（即频繁开通和切断输入电压）将会影响控制器的使用寿命。DP系列控制器是本公司为驱动机器视觉 LED 光源而设计的可编程数字控制器。其具有以下几种功能：255 级亮度调节功能、计算机通信功能（网口通讯、RS232 通讯或者 USB 通讯）、触发功能（软件触发和硬件触发均可）。通过网口、RS232 接口或者 USB 接口将光源控制器与计算机相连，即可通过软件远程对 LED 光源实现 255 级亮度调节功能，并可远程控制 LED 光源的开/关，更能够提高 LED 光源的使用寿 命，尤其适用于驱动机器视觉稳定性要求比较高行业的光源的应用。

一、技术参数

       1 亮度等级：255 级连续可调

       2 控制方式：PWM

       3 通讯波特率：默认 9600bps

       4 外部触发控制：高电平—OFF，低电平—ON（形成回路即可触发）

       5 触发延迟时间：1.5mS

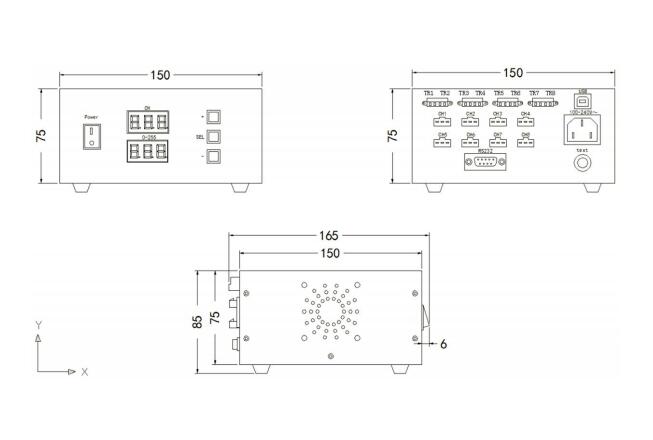

       6 外形尺寸：150×150×75mm

       7 工作环境：温度 0~45℃ 湿度 20~80%

       8 存贮环境：温度 -10~70℃ 湿度 10~90%

二、主要功能

　　  手动调节亮度

　　可通过面板上的“+”、“-”按键分别对每一个输出通道进行亮度等级的增 加或减少远程数字调节亮度

　　通过网口、RS232 接口或者 USB 接口，在计算机应用软件的界面上，设置每一个输出通道的电流等级。

　　远程触发开/关 通过触发信号回路，可远程控制光源的开/关

三、使用说明

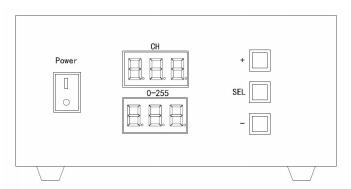

　　  控制器的使用非常简单，前后面板极为简洁，前面板两只三位数码管显示，第一只 CH 显示为“通道”显示位，可通过“SEL”按键来选择要设定的 通道号，后一只 0-            255 的三位则为当前指示通道输出的亮度等级级。

　　1、连线说明：

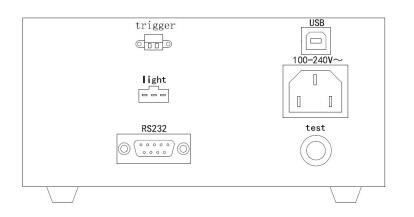

           ※光源连接：将各光源分别连接到控制器的CH1-CH8端子上

           ※通讯连接：将PC机的RS232，USB或者网口和控制器相应的连接线连接好。

           ※ 外部触发连接：

               如需要进行外部触发，请将外部触发信号源与控制器连接好。

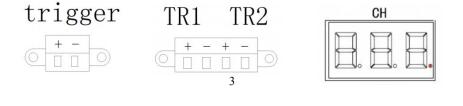

               外部触发信号连接定义如下：

                     （“+”接 PLC 电源 3-24V， “-”接负极或者0V，通过 PLC控制形成回路），并按下电源线下面的“test”键。

             如下图：

             通道显示的右下角圆点点亮，所有通道 LED 关闭，此时需要对应的通道提供触发信号，对应的通道才能打开。

          ※ 110 或者 220V 电源连接：检查以上连接无误后，接入电源（100-240VAC）。

       2、手动操作

             该系列控制器的手动操作极为简单，选择相应的通道后，直接按“+”“/ -”按钮即可对该通道的亮度设置、手动关闭、打开等操作。

             ※ 亮度设置

                 轻按前面板的“SEL”键，选择要设置的通道号。

                 每按一下，表示通道指示的数码显示位将自动加 CH1，（当加至控制器最大的通道数时，再次按下 SEL 键，显示位重新回到 CH1。）

                 按键“+”是增加亮度等级，255 表示最高等级。

                 按键“-”是降低亮度等级，000 表示最低等级。

                 长按时亮度等级快速变化，适用于亮度粗调。

                 通道指示以及亮度显示具有记忆功能，掉电不丢失（每改动后 30ms 保存一次），每次打开控制器，数码管显示输出为上一次关闭控制器前的第一通道的状态。

             ※ 关闭输出选择需要关闭的通道， 用“－”按键将亮度值设为 000，此时，再次按“－”按键，则参数选择位仍为“000”，此时对应的通道被关闭，无电压输出。

             例：数码管显示输出为“CH2 000”时，表示 CH2 通道被关闭。

             ※ 打开输出

                 选择需要打开的通道，按“＋”按键，则对应通道打开，对应通道的光源亮。

       3、远程控制

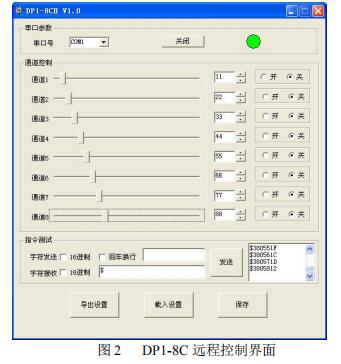

　　1） 在计算机上运行 DP1-8CH Demo.exe 文件，出现以下界面。

　　2）界面说明

　　通讯状态栏

　　串口号:串口选择,选择控制器所连接的通信串口。

　　连接状态指示:通讯状态栏，打开当前串口通讯状态链接正常时后面红色的图标也会变为绿色，关闭后会变为红色。亮度控制栏通道控制：通道1-通道8光源的通道。0-255：拖动对应通道滑块可调节亮度等级，调节光源的亮度。开/关:通道开关，点击可控制某一通道的关和开指令测试栏发送相应的指令即可测试相应的通道工作是否正常保存和载入功能栏导出设置:可将设置好的亮度参数直接导出保存为文件备份；载入设置:不小心调乱时直接载入以前所保存的文件点击保存即可；保存:点击可保存载入设置和当前面板所显示的转态。：退出程序。

　　4、触发功能外部触发：用户只需按一下电源线下面的“test”键，CH位的右下角最后一位小数点亮时所有通道亮度关闭，需要外部触发功能时需将外部触发信号线连接到“trigger”端子上。可以通PLC控制触发端电压形成回路来控制每一路输出的开关。打开时亮度是平常所保存的亮度等级，触发端无信号时关闭。

　　软件触发：用户也可用软件实现触发功能，即使用串口对各输出通道进行控制，使各输出通道按照预先的设置打开或关闭其输出。

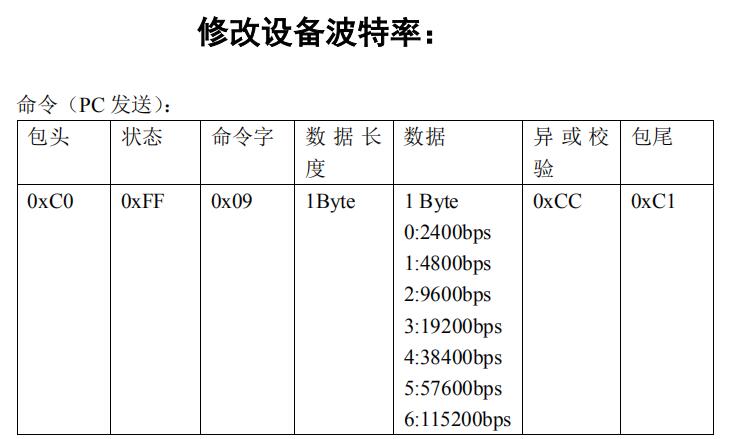

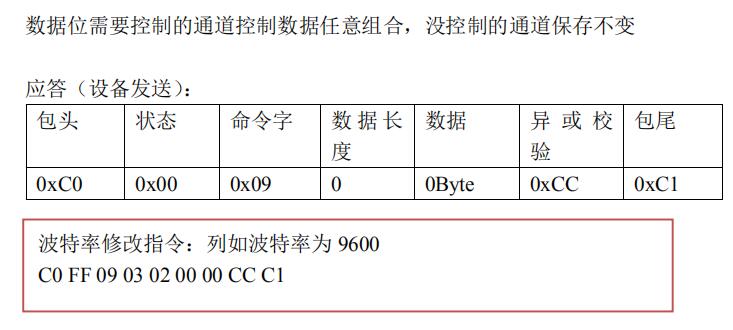

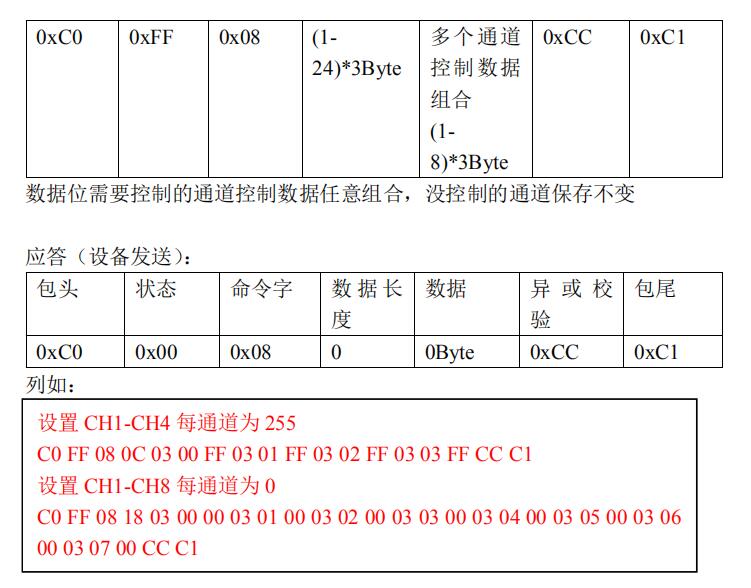

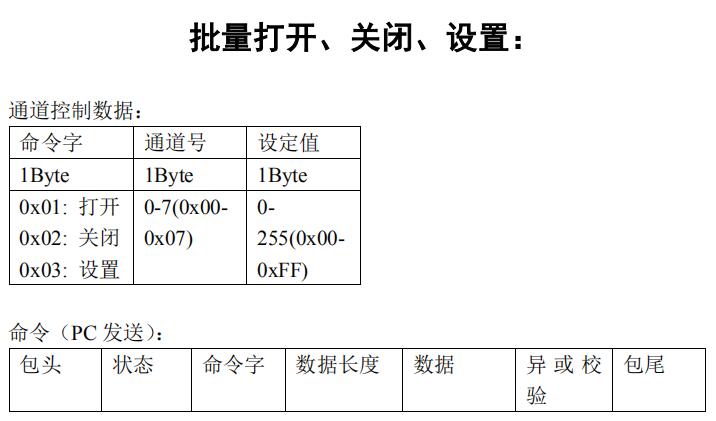

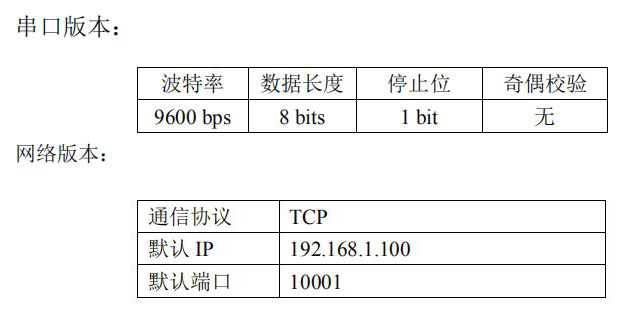

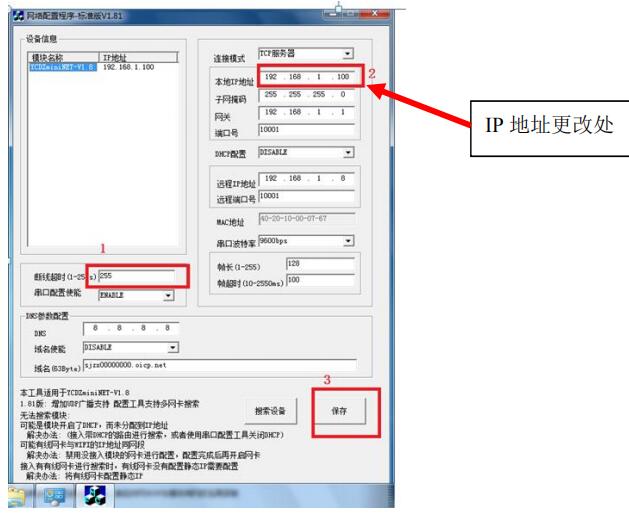

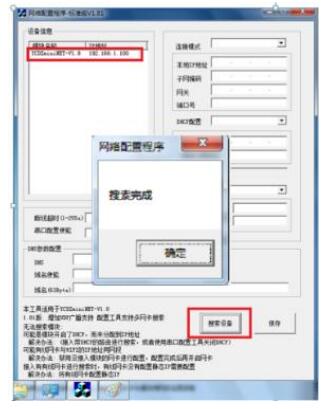

　　5、网口通讯 先使用网口搜索工具，搜索网口 IP,本机默认 IP 192.168.1.100 此工具可以更改控制器的 IP 地址（如下）

       选择搜索设备如果搜索成功就会显示搜索完成，不成功就会显示没有找到设备，搜索成功后就会显示本控制网口的的名称和网口的 IP，然后点击模块名称如图，最后保存就行了。

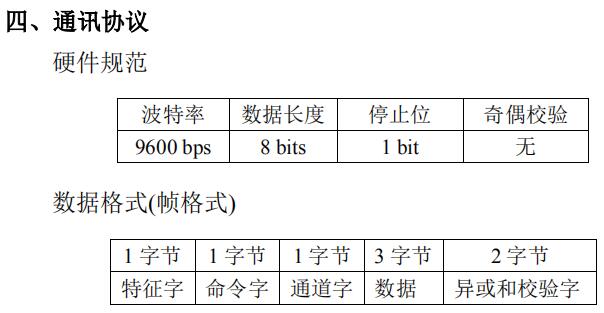

　　注: 所有通讯字节都采用 ASCII 码 2 特征字 ＝ $

　　2 指令字 ＝ 1，2，3，分别定义为： 1：打开对应通道电源

　　2：关闭对应通道电源

　　3：设置对应通道电源参数

　　当指令字为 1，2，3 时，如控制器接收指令成功，则返回特征字$；如控制器接收指令失败，则返回&。 2 通道字 ＝ 1，2，3，4，5，6，7，8。分别代表 8 个通道。 2 数据 ＝ 0XX（XX 为 00～FF 内的任一数值），对应通道电源的设置参数，高位在前，低位在后。 2 异或和校验字 ＝ 除校验字外的字节（包括：特征字，指令字，通道字和数据）的异或校验和，校验和的高 4 位 ASCII 码在前，低 4 位 ASCII码在后。 2 指令结束使用 CRLF(回车)作为结束，读取状态时，返回结果也按CRLF(回车)结尾

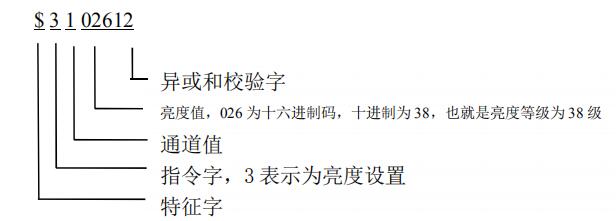

　　例：将第1通道亮度设为38，则以ASCII码向下写“$3102612”

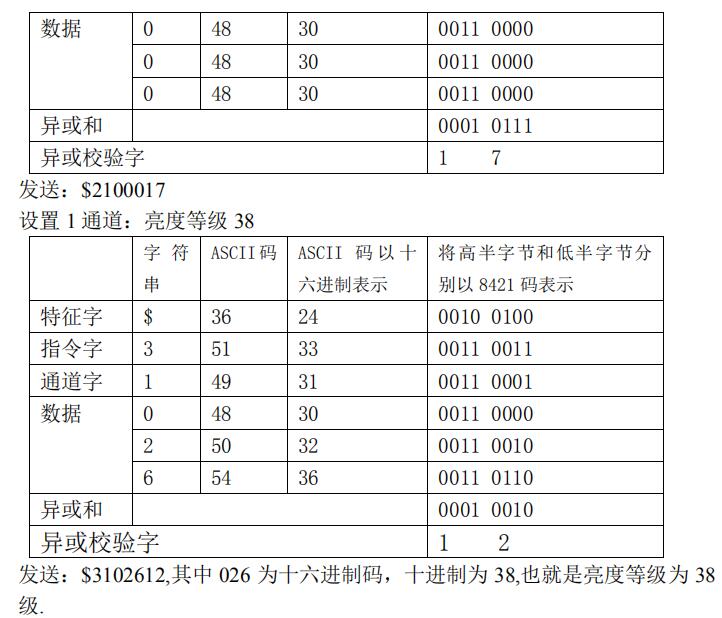

异或校验字运算过程如下：

       注：打开对应通道电源、关闭对应通道电源和读出对应通道电源参数 3 个功能的异或校验字的运算过程中，数据的 3 个字节的值对异或结果无影响，保证格式为 0XX（XX=00～FF内的任一数值）即可。

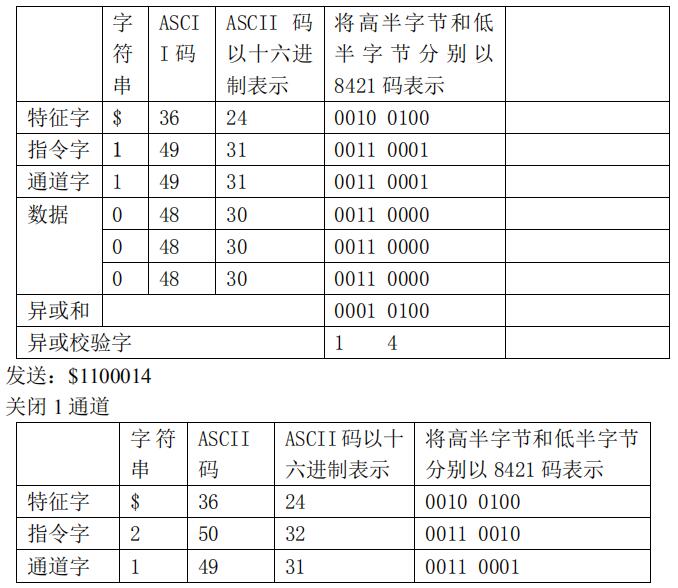

以下为几组指令数据

       打开 1 通道
